SMART LIFT 2.35 SL OTTO
Elektromechanische 2 Säulen Hebebühne mit Spindel und Doppelteleskop-Tragarmen
SMART LIFT 2.35 SL OTTO
Nussbaum Automotive Lifts, Inc.
177 Defense Highway Suite 7, Annapolis
Maryland 21401
https://

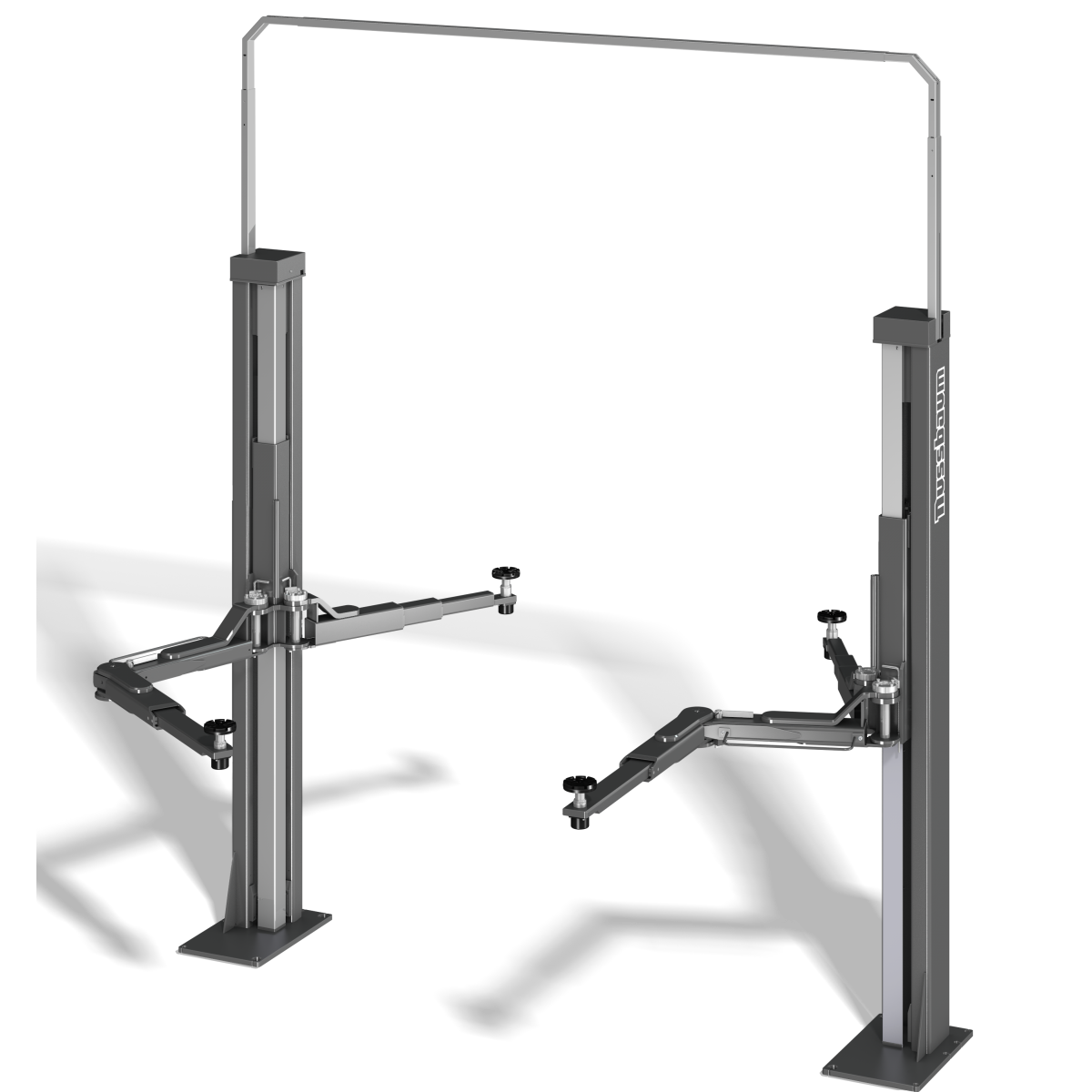

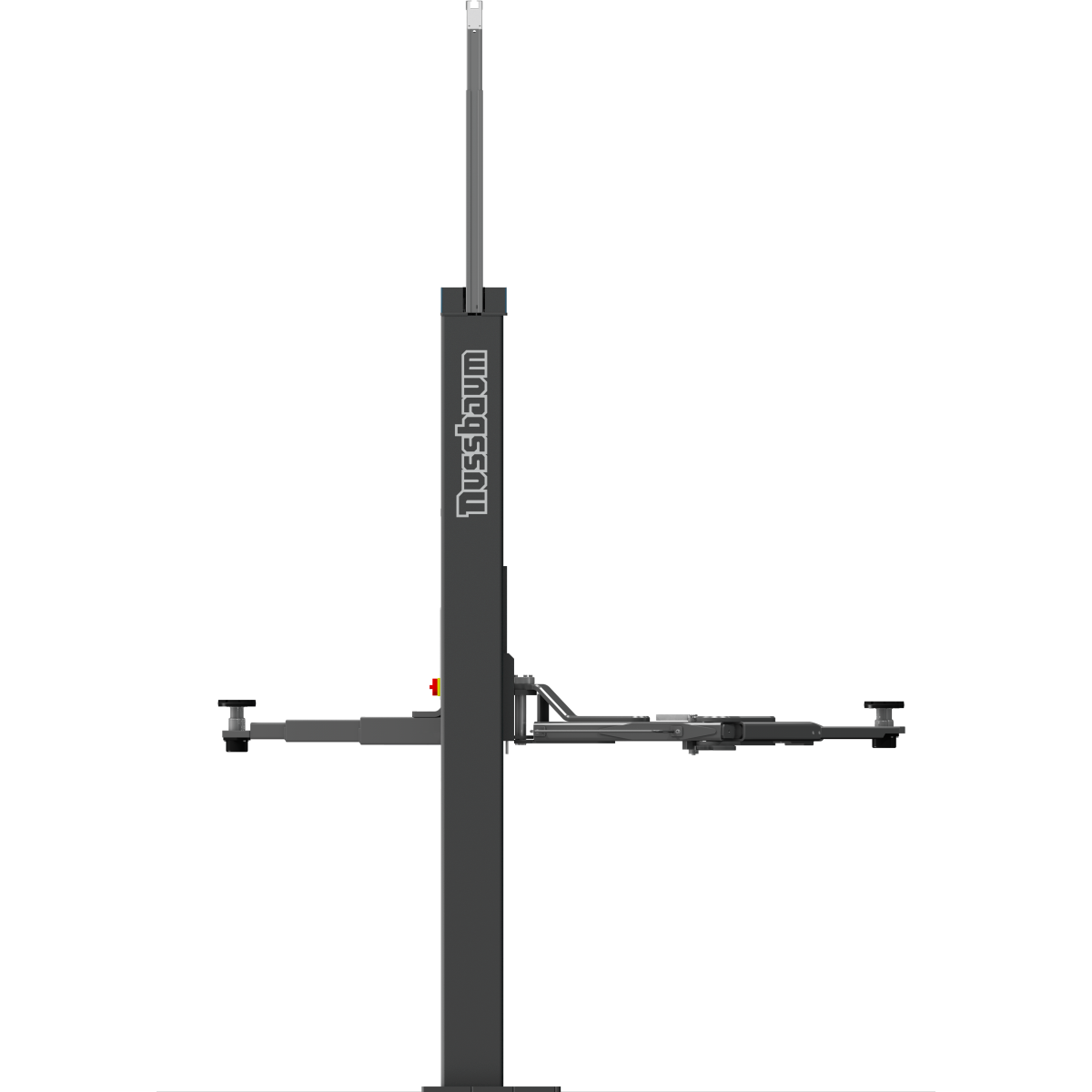

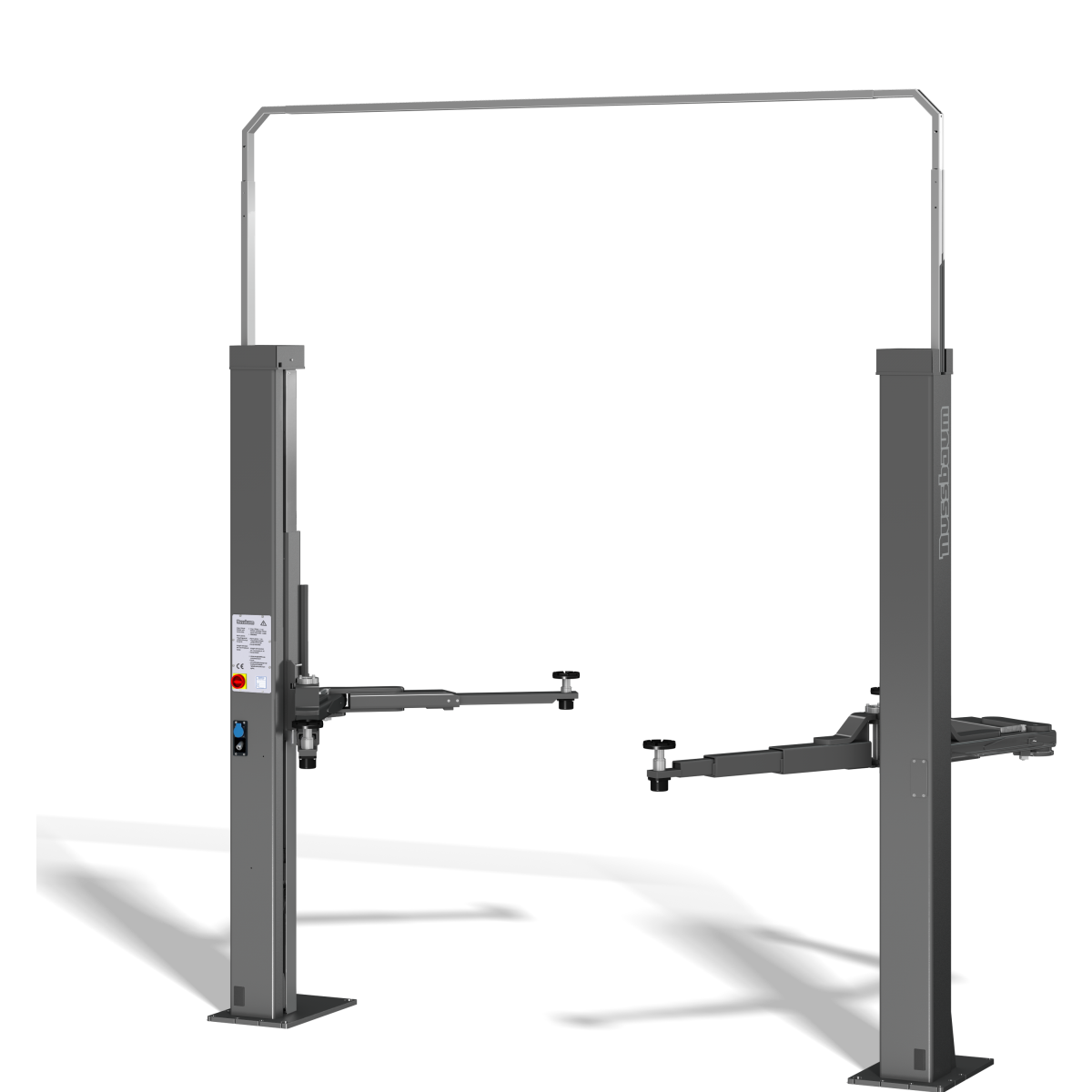

SMART LIFT 2.35 SL OTTO
Die elektromechanische 2 Säulen Hebebühne Smart Lift 2.35 SL OTTO mit Spindel, einer Tragkraft von 3500 kg und asymmetrischen 2-fach teleskopierbaren Tragarmen ist die ideale Hebebühne für die preisbewusste und anspruchsvolle Autowerkstatt. Mit ihrer geringen minimalen Höhe und der flexiblen Aufstellbreite passt sie in jede Kfz-Werkstatt. Die einfache Kabelverbindung zwischen den Säulen kann wahlweise im Boden oder über eine einfache, höhenverstellbare Kabelbrücke oben zwischen den Säulen angebracht werden.
- Hubzeit: 46 Sekunden / Senkzeit: 40 Sekunden
- Tragkraft: 3500 kg
- Verstellbar in Breite und Höhe, geringer minimaler Platzbedarf
- Ideal für niedrige Deckenhöhen mit minimaler Höhe von nur 2892 mm
- Druckluftanschluss und 220 V Steckdose serienmäßig in Säule integriert
- Hohe Qualität: Jedes Exemplar wird einzeln vor Versand unter Last getestet
Die Nussbaum SMART LIFT Reihe bewährt sich seit über 20 Jahren. Heute stehen weltweit mehr als 100.000 SMART LIFT Hebebühnen Automechanikern im Werkstattalltag zur Seite.
Das Spindel-Tragmutter System besteht aus einer sich drehenden Spindel und einer verschleißarmen Hubmutter aus hochwertigem Nylatron®. Eine unter der Tragmutter angebrachte zweite Sicherheitsmutter sichert das System zusätzlich. Die Tragarme sind durch eine automatische Arretierung gesichert. Die Hubmutter kann durch eine leicht einsehbare optische Verschleißkontrolle durch den Anwender geprüft werden.
Die Säulen und Tragarme werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend blau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.
Lieferumfang
Hebebühne mit Kabelbrücke (verstellbar), Asymmetrische, teleskopierbare Tragarme, 4 im Tragarm fixierte Drehteller, CE-Stop, Energie-Set (Option): E-Set (230 V/ Druckluft) in der Bediensäule
Bauseitige Leistungen
Fundamentstärke 200 mm C20/25 normale Bewehrung, 12 Dübel BM12-20/80/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Luftanschluss für Energie-Set (Option), Entladung
| Tragkraft | 3500 kg |
|---|---|
| RAL Farbe | RAL 7016 |
| Unterschwenkhöhe | 115 - 190 mm |

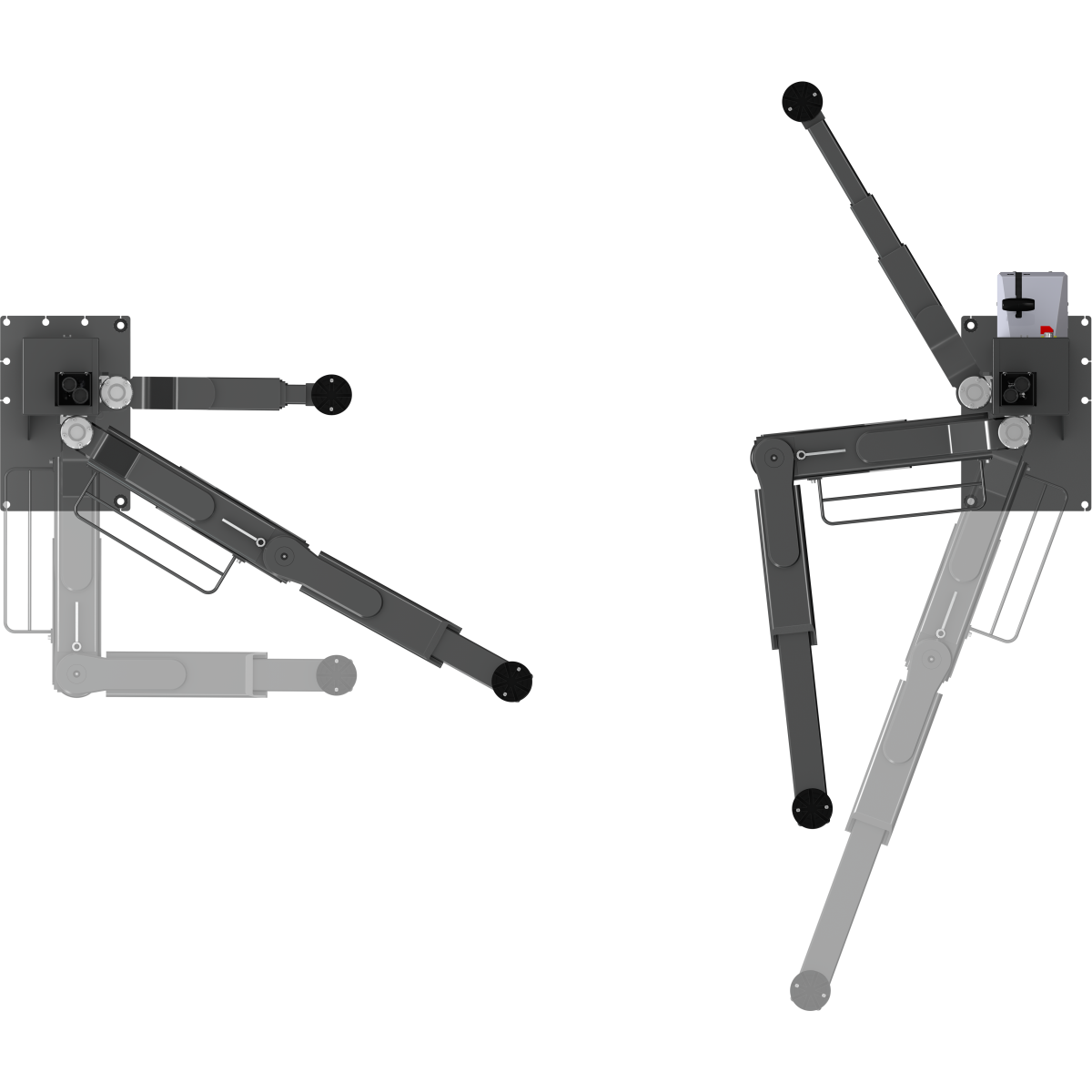

| Auszug Tragarme vorne | 1160 - 570 mm |
| Auszug Tragarme hinten | 995 - 1823 mm |
| Hubzeit | 46 sec |
| Senkzeit | 40 sec |
| Hubhöhe | 1990 mm |
| Gesamthöhe | 2892 mm |
| Gesamtbreite | 3350 mm |
| Lichter Säulenabstand | 2470 - 2766 mm |
| CE-Stop | ja |
| E-Set | ja |
| Elektroanschluss (Ph/V / Hz) | 3 Ph , 400 V , 50 Hz |
| Absicherung | 16 Amp. Träge |
| Motorleistung | 2x1,5 KW |
Datenblätter
| Datenblaetter SL 235 OTTO | 254 KB |
Fundamentpläne
| Fundamentplan SL | 107 KB | |
| Blockfundamentplan SL | 112 KB |
Dübelbohrbilder
| Dübelbohrbild SL 235-240 | 34 KB |
Prüfbücher
| OPI SMART LIFT 2 30SL 2 35SL 2 40SL V4 7 DE EN FR ES IT 102023 Web v4 | 31 MB |
Broschüren
| SMART LIFT Broschüre - Deutsch | 2.6 MB | |
| SMART LIFT Brochure - English | 2.6 MB | |
| SMART LIFT Panfleto - Español | 2.6 MB | |
| SMART LIFT Brochure - Français | 2.6 MB | |
| SMART LIFT Prospetto - Italiano | 2.6 MB |
| Verpackung | Holzkiste |
|---|---|
| Abmessungen (LxBxH) | 1800mm x 600mm x 500mm |
| Gesamtgewicht | 390kg |
| Stapelbar | 3 |
| Verpackung | Holzkiste |
|---|---|
| Abmessungen (LxBxH) | 3050mm x 760mm x 570mm |
| Gesamtgewicht | 500kg |
| Stapelbar | 3 |
| Verpackung | Einwegpalette |
|---|---|
| Höhe | 0.20 m |
| Breite | 0.25 m |
| Tiefe | 2.80 m |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,3 m |
| Breite | 0,2 m |
| Tiefe | 0,08 m |
| Gewicht | 1,5 kg |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,3 m |
| Breite | 0,2 m |
| Tiefe | 0,08 m |
| Gewicht | 1,15 kg |
| EAN | 4,06215E+12 |
| Verpackung | Karton |
|---|---|
| Höhe | 0,08 m |
| Breite | 0,08 m |
| Tiefe | 0,03 m |
| Gewicht | 0,22 kg |
| Verpackung | Lose |
|---|---|
| Höhe | 0,13 m |
| Breite | 0,13 m |
| Tiefe | 0,02 m |
| Gewicht | 0,3 kg |
Elektro SL Kabelsatz zur Querverbindung der Hubsäulen (3Leitungen) / wird der Bühne bei Verpackung beigelegt
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| Gewicht | 0 kg |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,17 m |
| Breite | 0,12 m |
| Tiefe | 0,04 m |
| Gewicht | 0,06 kg |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,12 m |
| Tiefe | 0,01 m |
| Gewicht | 0,065 kg |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,08 m |
| Tiefe | 0,01 m |
| Gewicht | 0 kg |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,08 m |
| Tiefe | 0,01 m |
| Gewicht | 0 kg |
| EAN | 4,06215E+12 |
Enthält:
9240HLNT06035 Gleitstück 35x18x80 PA6
passende Sechskantmutter und Innsechkantschraube
| Höhe | 0,12 m |
|---|---|
| Breite | 0,08 m |
| Tiefe | 0,01 m |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,17 m |
| Breite | 0,12 m |
| Tiefe | 0,05 m |
| Gewicht | 0 kg |
| EAN | 4,06215E+12 |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
| Verpackung | Lose |
|---|---|
| Höhe | 0,23 m |
| Breite | 0,23 m |
| Tiefe | 0,11 m |
| Gewicht | 0 kg |
| EAN | 4062154024352 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,2 m |
| Breite | 0,15 m |
| Tiefe | 0,05 m |
| Gewicht | 1,158 kg |
| EAN | 4,06215E+12 |
| Verpackung | Karton |
|---|---|
| Höhe | 0,35 m |
| Breite | 0,2 m |
| Tiefe | 0,18 m |
| Gewicht | 12,2 kg |
| EAN | 4,06215E+12 |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| Gewicht | 0 kg |
| EAN | 4062154008178 |
| Verpackung | Karton |
|---|---|
| Höhe | 0,35 m |
| Breite | 0,2 m |
| Tiefe | 0,1 m |
| Gewicht | 0,69 kg |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,08 m |
| Tiefe | 0,02 m |
| Gewicht | 0,154 kg |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,3 m |
| Breite | 0,2 m |
| Tiefe | 0,04 m |
| Gewicht | 0,077 kg |
| Verpackung | Lose |
|---|---|
| Höhe | 0,53 m |
| Breite | 0,06 m |
| Tiefe | 0,04 m |
| Gewicht | 0 kg |
| EAN |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,22 m |
| Breite | 0,15 m |
| Tiefe | 0,01 m |
| Gewicht | 0,362 kg |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,08 m |
| Tiefe | 0,03 m |
| Gewicht | 0,13 kg |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,12 m |
| Tiefe | 0,05 m |
| Gewicht | 0,088 kg |
| Verpackung | Karton |
|---|---|
| Höhe | 0,06 m |
| Breite | 0,05 m |
| Tiefe | 0,06 m |
| Gewicht | 0,22 kg |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,01 m |
| Breite | 0,08 m |
| Tiefe | 0,01 m |
| Gewicht | 0,018 kg |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,17 m |
| Breite | 0,12 m |
| Tiefe | 0,04 m |
| Gewicht | 0,118 kg |
| EAN | 4,06215E+12 |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,17 m |
| Breite | 0,12 m |
| Tiefe | 0,05 m |
| Gewicht | 0,09 kg |
| EAN | 4,06215E+12 |
| Verpackung | Karton |
|---|---|
| Höhe | 0,22 m |
| Breite | 0,15 m |
| Tiefe | 0,04 m |
| Gewicht | 0,4 kg |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,29 m |
| Breite | 0,19 m |
| Tiefe | 0,05 m |
| Gewicht | 0,384 kg |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| Gewicht | 0,2 kg |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
| Verpackung | PE-Beutel |
|---|---|
| Höhe | 0,12 m |
| Breite | 0,12 m |
| Tiefe | 0,01 m |
| Gewicht | 0,526 kg |
| EAN | 4062154005887 |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
| Verpackung | 0 |
|---|---|
| Höhe | 0 m |
| Breite | 0 m |
| Tiefe | 0 m |
| EAN | 4,06215E+12 |
Fixierstift-Steckaufnahme kpl. für MB Sprinter / Fiat Ducato für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
Prismen-Steckaufnahme für Mercedes MB100 für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
Rechteckige Steckaufnahme für TESLA für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
Satz Steckerhöhungen kpl. für Steckadapter ab 02/2023 (4x 80mm / 4x 140mm) für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
Schwellerfalz Steckaufnahme für VW-Fahrzeuge (z.B. ID3) für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
Steckbarer Tragteller kpl. neue Generation ab 02/2023 inkl. Gewindetopf / zum Nachrüsten an bestehenden Hebebühnen SMART LIFT 2.40 SL / POWER LIFT HF / HF3S 4000
Steckerhöhung 140mm Schwt. , galv. verzinkt für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
Steckerhöhung 80mm Schwt. galv. verzinkt für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
U-Steckaufnahme kpl. für Tragteller neue Generation ab 02/2023 für SL / SLH / HF3S; 3,5-4,6to.
